低热敏感催化剂在低模温时也具有极佳的表皮熟化特性。
低模温催化剂ROAOCAT®3040 系列
温和的平衡胺类催化剂
低热敏感催化剂
在低模温时具有极佳的表皮熟化特性，因此可降低体系模具温度，节省能源
增加体系的操作工艺宽度
作为共催化剂可改善体系泡沫表皮熟化
可应用于所有聚氨酯体系如TDI，T/M，M/T 和MDI
ROAOCAT® Catalyst 产品描述
|
ROAOCAT®Catalyst
|
|
产品描述
|
|
ROAOCAT®3040
|
低热敏感催化剂
|
在低模温时具有极佳的表皮熟化特性，可增加体系的操作工艺宽度
|
|
ROAOCAT®3050
|
低热敏感催化剂
|
在低模温时具有极佳的表皮熟化特性，可增加体系的操作工艺宽度
|
|
ROAOCAT®3060
|
低热敏感催化剂
|
比ROAOCAT®3040用量更低
|
|
ROAOCAT®3070
|
低热敏感催化剂
|
低散发，温和平衡，更好的表皮熟
|

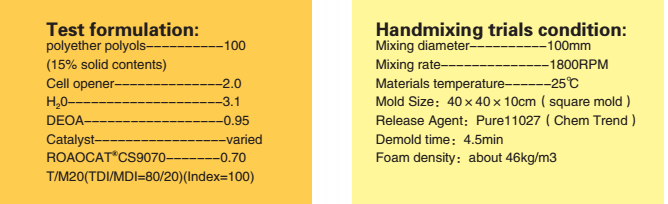

ROAOCAT®3040
在T/M20 坐垫体系的特性实例
|
催化剂体系
|
在不同模具温度时的泡沫表面特性
|
|
40℃
|
43℃
|
45℃
|
51℃
|
53℃
|
60℃
|
65℃
|
|
ROAOCAT®33V…0.40
ROAOCAT®A1…0.10
|
脱皮
|
脱皮
|
脱皮
|
有暗泡
|
好
|
好
|
好
|
|
ROAOCAT®3040…1.60
|
有暗泡
|
好
|
好
|
好
|
好
|
好
|
好
|
|
ROAOCAT®3040…1.00
ROAOCAT®A1…0.10
|
有暗泡
|
好
|
好
|
好
|
好
|
好
|
好
|
注： 表中三种催化剂体系具有相似的凝胶时间，即在25℃时为80 秒
结论：
在上面测试的坐垫配方中，单独使用ROAOCAT®3040 体系和作共用催化剂与ROAOCAT®A1
共用体系表现出极佳的低模温特性：它们在模具温度低到43℃时也具有好的泡沫外观，而常规催化剂ROAOCAT®33V/ROAOCAT®A1 体系只能在53℃以上得到好的泡沫外观。
ROAOCAT®3040
在MDI坐垫体系的特性实例
|
催化剂体系
|
在不同模具温度时的泡沫表面特性
|
|
|
30℃
|
35℃
|
40℃
|
51℃
|
53℃
|
55℃
|
|
ROAOCAT®33V…0.55
ROAOCAT®A1…0.10
|
脱皮
|
脱皮
|
脱皮
|
有暗泡
|
好
|
好
|
|
ROAOCAT®3040…2.80
ROAOCAT®B200…0.50
|
好
|
好
|
好
|
好
|
好
|
好
|
|
ROAOCAT®3040…1.00
ROAOCAT®602…0.35
ROAOCAT®601…0.20
|
脱皮
|
有暗泡
|
好
|
好
|
好
|
好
|
注： 表中三种催化剂体系具有相似的凝胶时间，即在25℃时为55 秒

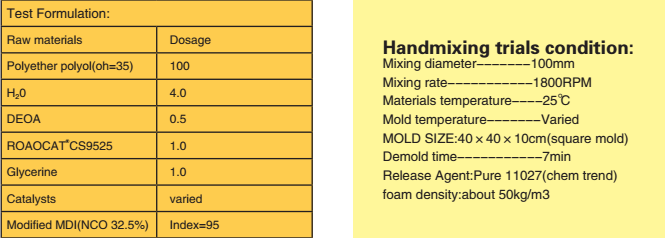

GGF%7DY9%5D%24Q_JYNYSY%5B4.png)
结论：
在上面测试的坐垫配方中，单独使用ROAOCAT®3040 体系和作共用催化剂与ROAOCAT®601/ROAOCAT®602 共用体系表现出极佳的低模温特性：它们在模具温度低到40℃时也具有好的泡沫外观，ROAOCAT®3040 体系，模具温度还可低到40℃时也具有好的泡沫外观，而常规催化剂ROAOCAT®33V/ROAOCAT®A1 体系只能在53℃以上得到好的泡沫外观
ROAOCAT®3040 在T/M20
配方用作表皮熟化催化剂实例
|
|
1
|
2
|
|
|
Polyether polyol
(15% solid contents )
|
100
|
100
|
|
H2O
|
3.1
|
3.1
|
|
二乙醇胺
|
0.95
|
0.95
|
|
ROAOCAT®CS9070
|
0.7
|
0.7
|
|
Cell opener
|
1
|
1
|
|
ROAOCAT®33V
|
0.4
|
0.4
|
|
ROAOCAT®A1
|
0.1
|
0.1
|
|
ROAOCAT®3040
|
0.2
|
|
|
T/M20 Index
(TDI/MDI 80/20)
|
100
|
100
|
|
Reactivity@25C
|
|
|
|
TFT,s
|
540
|
400
|
|
Mold foam performance 40×40×10cm(square mold)
|
|
Mold temperature
|
|
|
|
49℃
|
表面掉皮
|
表面暗泡
|
|
51℃
|
表面暗泡
|
表皮好
|
|
53℃
|
表面暗泡
|
表皮好
|
|
54℃
|
表皮好
|
表皮好
|

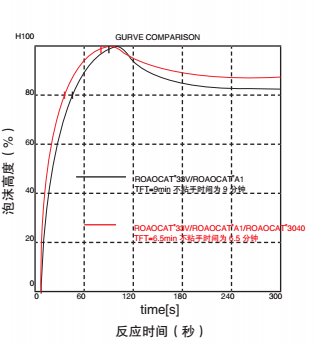

结论：
在上面测试的配方中，当直接添加0.2 份ROAOCAT®3040 后泡沫的不粘手时间被缩短，即泡沫表皮熟化加快表现在即使模温降低3℃，体系也能有好的泡沫表皮。
ROAOCAT®3040 的应用指南
·既可作单独催化剂，也可作共用催化剂添加到体系中
·ROAOCAT®3040 添加到体系中用以改进体系表皮熟化，降低体系对模温的敏感性，ROAOCAT®3040 添加越多，体系对模温的敏感性越低
·作共用催化剂添加到体系时，ROAOCAT®3040 也会稍稍加快乳白时间，当乳白时间太快以致不能正常生产时，可添加延迟剂ROAOCAT®B200 来控制乳白时间
ROAOCAT®3040典型物化性能
|
外观
|
淡黄色透明液体
|
|
闪点（℃，PMCC）
|
55
|
|
比重（25℃）
|
0.82（g/cm3）
|
|
粘度（mpa*s）
|
5.52
|
|
羟值（mgKOH/g）
|
19
|
|
水溶性
|
不溶
|
|
