产品介绍
■快速脱模的方法
·增加催化剂的用量，但同时会加快乳白时间而降低体系流动性
·使用延迟型催化剂
■ROAOCAT®601/ROAOCAT®602
·ROAOCAT®601：延迟型平衡催化剂
·ROAOCAT®602：延迟反应型催化剂，改善表皮熟化
·它们比传统的延迟型催化剂更能加快脱模时间
·可以帮助泡沫生产公司进一步缩短生产线的循环时间，提高生产率

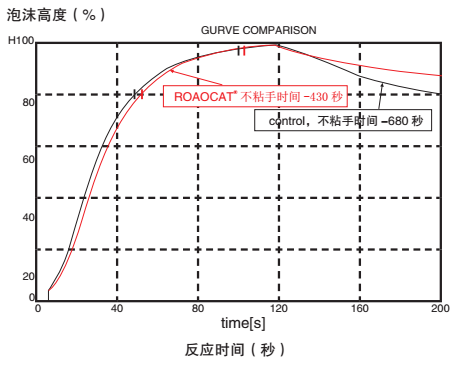

反应性调节
|
|
control
|
ROAOCAT®
|
|
|
聚醚多元醇
|
100
|
100
|
|
Dabco DEOA-LF
|
0.5
|
0.5
|
|
催化剂A
|
0.20
|
|
|
催化剂B
|
0.20
|
|
|
ROAOCAT®33V
|
0.10
|
|
|
ROAOCAT®601
|
|
0.35
|
|
ROAOCAT®602
|
|
0.25
|
|
ROAOCAT®CS9070
|
1.00
|
1.00
|
|
H2O
|
3.90
|
3.90
|
|
混合配比（P/I）
|
100/44
|
100/44
|
|
乳白时间/秒8
|
8
|
8
|
|
不粘手时间，秒
|
680
|
430
|
|
上升时间，秒
|
116
|
116
|
|
泡沫质量
|
好
|
好
|
催化剂A：常规延迟型平衡催化剂说明：
催化剂B：常规延迟型发泡催化剂
P 料：聚醚多元醇预混料
I 料：异氰酸酯T/M20
脱模实验（ILD 压陷硬度法）
|
|
配伍-1
|
配伍-2
|
ROAOCAT®
|
|
|
聚醚多元醇
|
100
|
100
|
100
|
|
DEOA
|
0.5
|
0.5
|
0.5
|
|
催化剂A
|
0.20
|
0.20
|
|
|
催化剂B
|
0.20
|
0.20
|
|
|
ROAOCAT®33V
|
0.10
|
0.10
|
|
|
ROAOCAT®601
|
|
|
0.35
|
|
ROAOCAT®602
|
|
|
0.25
|
|
ROAOCAT®CS9070
|
1.00
|
1.00
|
1.00
|
|
H2O
|
3.90
|
3.90
|
3.9
|
|
T/M20
|
100/44
|
100/44
|
100/44
|
|
实验条件：
料温--25℃；方模具大小--400×400×100mm
模温--65℃；ILD法是泡沫脱模一分钟后连续测试75%的压陷硬度
|
|
脱膜时间，分钟
|
4.5
|
3.5
|
3.5
|
|
泡沫重量，克
|
728
|
730
|
738
|
|

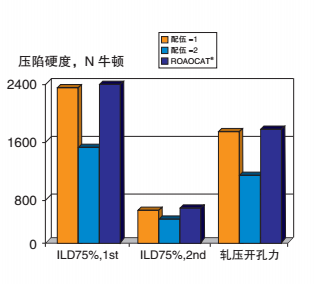

ILD75%，1st,N
|
2296
|
1553
|
2356
|
|
ILD75%，2nd,N
|
564
|
508
|
588
|
|
Force to crush
(泡沫挤压力)
Õ=1st-2nd，N
|
1732
|
1045
|
1768
|
|
泡沫质量
|
表面好
泡沫好
|
表面好
泡沫有变形
|
表面好
泡沫好
|
实验结果显示：
·通用control 配方在4.5 分钟能正常脱模，而在3.5 分钟不能正常脱模。
·ROAOCAT® 配方在3.5 分钟脱模时具有与通用contral 配方在4.5 分钟时相同的脱模特性。
ROAOCAT®601 和ROAOCAT®602的应用指南
◆ 在通用的T/M20 坐垫体系中，瑞澳添加剂的两种催化剂ROAOCAT®601 和ROAOCAT®602 比常用的催化剂组合：催化剂A、催化剂B 和ROAOCAT®33V相比，可缩短脱膜时间；
◆ 当使用0.35 份ROAOCAT®601 和0.25 份ROAOCAT®602（总计，0.60 份）替代0.20 份催化剂A、0.20 份催化剂B 和0.10 份ROAOCAT®33V（总计，0.50），脱膜时间可从4.5 分钟缩短到3.5 分钟，同时具相似的操作特性
◆ ROAOCAT®601：延迟型平衡催化剂
◆ ROAOCAT®602：延迟反应型催化剂，可改善表皮外观，真正的非散发性
ROAOCAT®601 和ROAOCAT®602 典型物化性能
|
产品
|
ROAOCAT®601
|
ROAOCAT®602
|
|
外观
|
无色至淡黄色透明液体
|
无色至淡黄色透明液体
|
|
闪点（℃，PMCC）
|
84
|
103
|
|
粘度（mpa*s）
|
183
|
~80
|
|
比重（25℃）
|
1.09
|
0.96
|
|
水溶性
|
可溶
|
可溶
|
|
羟值（mgKOH/g）
|
546
|
~310
|
|
