低散发性硅酮表面活性剂
ROAOCAT®CS9070
ROAOCAT®CS9070 用于TDI 或TDI 含量高的体系
ROAOCAT®CS9070 低散发性
|
|

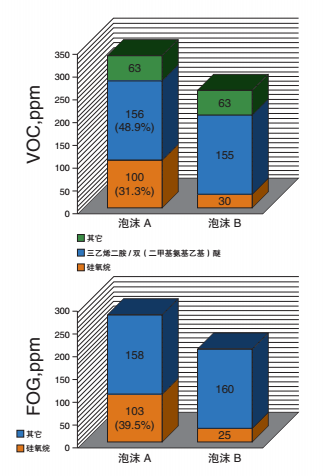

泡沫A
|
泡沫B
|
PRIRNE%5D9%24T4G0KHS.png)
|
|
硅油
|
Surfactant A
|
CS9070
|
|
添加量，pphp
|
0.7
|
0.7
|
|
VDA278
VOC(ppm)
|
硅氧烷
|
100
|
30
|
|
三乙烯二胺TEDA双（2-甲
基氨基乙基）醚BDMAEE
|
156
|
155
|
|
其它
|
63
|
65
|
|
总VOC
|
319
|
250
|
|
VDA 278
FOG(ppm)
|
硅氧烷
|
103
|
25
|
|
其它
|
158
|
160
|
|
总FOG
|
261
|
175
|
以上测试的泡沫A,B 是异氰酸酯指数为100，密度为40kg/m3 的TDI/MDI=80/20 泡沫体系。说明：
ROAOCAT®CS9070 的泡沫特性
手工泡测试条件
搅拌器直径----10 厘米
搅拌速度------1800 转/ 分钟
料温----------25℃
方模大小：40×40×10 厘米
模温：60℃
脱模剂：Pura 11027（美国肯天）
脱膜时间：4.5 分钟
混合比例：
P= 聚醚多元醇混合物（100）+ 硅油（1.22）
I=TDI/MDI 80/20
P/I=100/45（Index=100）

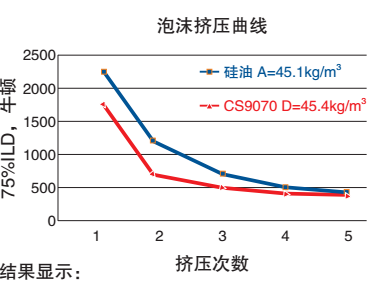

泡沫挤压实验：
脱模后，一分钟后连续五次测试泡沫的75% 的压陷硬度，第一次和δ（第一次与第二次的差值）可表征体系的开孔特性。
CS9070 与硅油A 相比，
1. 有相似的好的表面特性
2. 有更加开孔的泡沫特性
|
|
泡沫密度
|
75%ILD，75%压陷硬度，牛顿
|
泡沫外观
|
|
|
公斤/米3
|
第一次
|
第二次
|
第三次
|
第四次
|
第五次δ=（第一次）-（第二次）
|
|
CS9070
|
45.4
|
1755
|
743
|
475
|
398
|
376
|
1012
|
好
|
|
硅油A
|
45.1
|
2286
|
1208
|
715
|
517
|
435
|
1078
|
好
|
ROAOCAT®608 典型物化性能
|
外观
|
无色透明液体
|
|
闪点（℃，PMCC）
|
111
|
|
粘度（mpa*s）
|
66
|
|
比重（25℃）
|
0.98
|
|
水溶性
|
不溶
|
|
羟值（mgKOH/g）
|
53
|
|
